Allgemeine Informationen zur Livy Care Montage

In diesem Artikel erfahren Sie Schritt für Schritt, wie Sie Livy Care Geräte fachgerecht montieren und optimal im Raum ausrichten können:

1. Geeignete Position in verschiedenen Raumtypen wählen

Raumtyp A: Quadratisch

Raumtyp B: Rechteckig

Raumtyp C: Länglich

Raumtyp D: Nische

2. Optimale Ausrichtung

3. Montage mit Schrauben (empfohlen)

4. Alternative Montage mit Klebepad

1. Geeignete Position in verschiedenen Raumtypen wählen

• Wählen Sie generell eine zentrale Position an der Decke mit einer maximalen Höhe von 4 Metern, sodass sowohl der Lebensmittelpunkt des Raums als auch das Bett der Bewohner und die Zimmertür erfasst wird. Livy Care Sensoren können ca. 40 Quadratmeter Raumfläche abdecken, abhängig von Deckenhöhe und Raumaufteilung.

• Kurz-Checkliste für die Vor-Ort-Montage

  ☐ Deckenhöhe max. 4 m, Kabelweg zur Steckdose max. 5 m.

  ☐ Bett, Tür und Hauptaufenthaltsbereich müssen gleichzeitig im Bild liegen.

  ☐ Kein Schrank, Regal oder Vorsprung direkt unter oder neben dem Sensor.

  ☐ Längere Raum- bzw. Nischenachse im 90°-Winkel zum Logo auf der Sensorrückseite.

  ☐ Sensor nicht gegenüber einem großen Fenster montieren (Gegenlicht).

  ☐ Bei Nischen: Position an der Innenecke, nie in der Nische selbst.

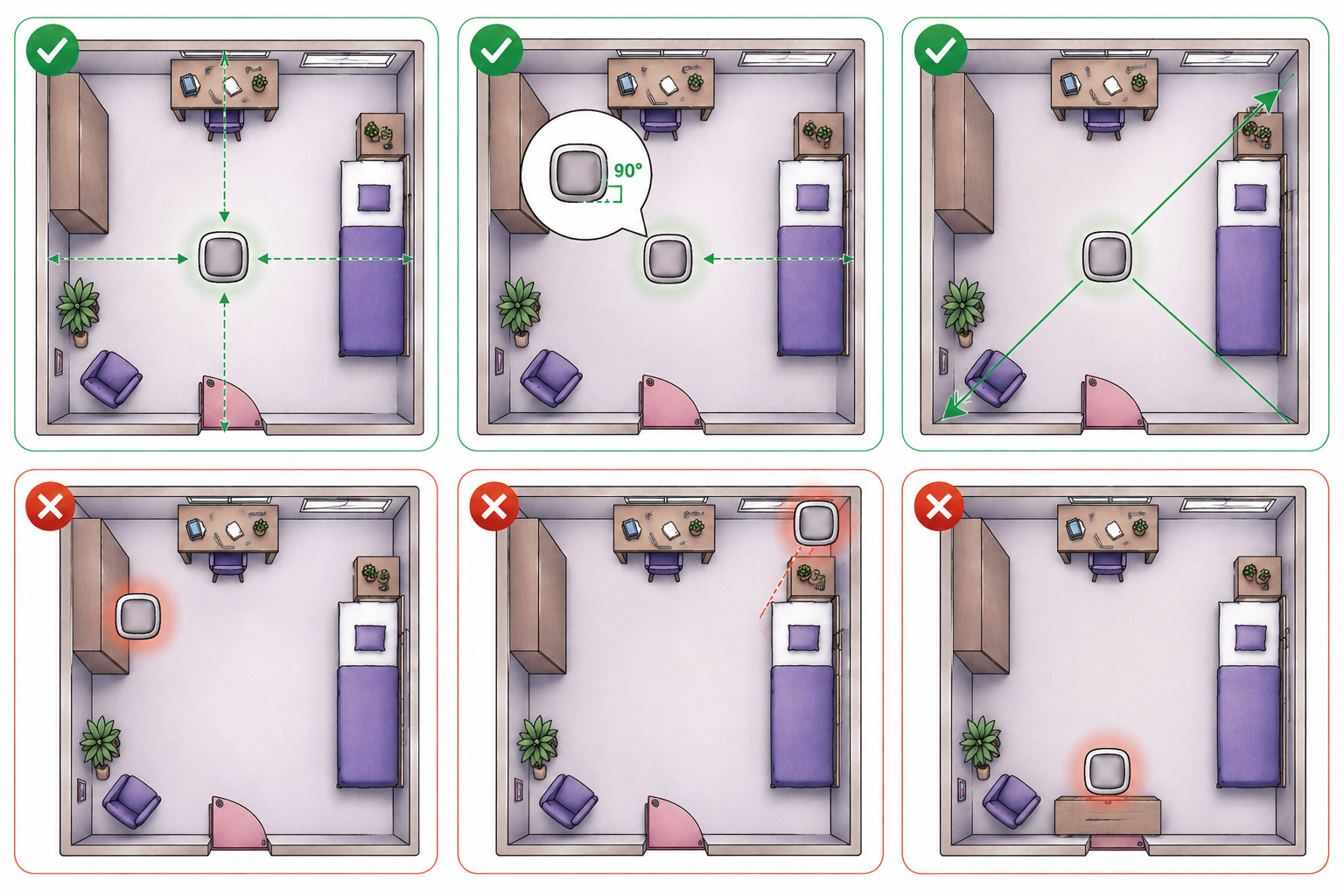

• Raumtyp A: Quadratisch

  • Da es keine eindeutig längere Seite gibt, entscheidet hier weniger die Ausrichtung als die exakte Zentrierung über der Raummitte und die bewusste Wahl der Blickrichtung.
  • Empfohlene Positionierung
    • ✓ Sensor so nah wie möglich an der geometrischen Raummitte montieren – bei quadratischen Räumen ist die Reichweite in alle Richtungen gleich, Abweichungen von der Mitte wirken sich daher in jede Richtung gleich negativ aus.
    • ✓ Trotz fehlender "langer Seite" eine Ausrichtung wählen, bei der eine Wandseite im 90°-Winkel zum Logo steht – das erleichtert die spätere Kalibrierung und sorgt für ein rechtwinkliges, nicht verzerrtes Bild.
    • ✓ Blickrichtung so wählen, dass Bett und Tür in der Bilddiagonale liegen, da hier die größte Bildfläche zur Verfügung steht.
  • Häufige Fehler (aus Praxisbeispielen)
    • ✗ Ausrichtung wurde als "egal" behandelt, wodurch der Sensor zufällig über einem Schrank oder einer Kommode statt über freier Fläche montiert wurde.
    • ✗ Sensor zu dicht an einer Ecke platziert, obwohl bei quadratischen Räumen die Mitte problemlos erreichbar gewesen wäre.
  • 🛏️ Umgang mit Möbeln

    • Da bei quadratischen Räumen oft alle vier Wände mit Möbeln bestellt sind (Schrank, Bett, Kommode, Tisch), sollte die Position gezielt so gewählt werden, dass kein Möbelstück direkt unter dem Sensor steht. Im Zweifel den Sensor 20–30 cm aus der reinen Mitte in Richtung freier Fläche verschieben, statt ihn exakt über einem Möbelstück zu montieren.

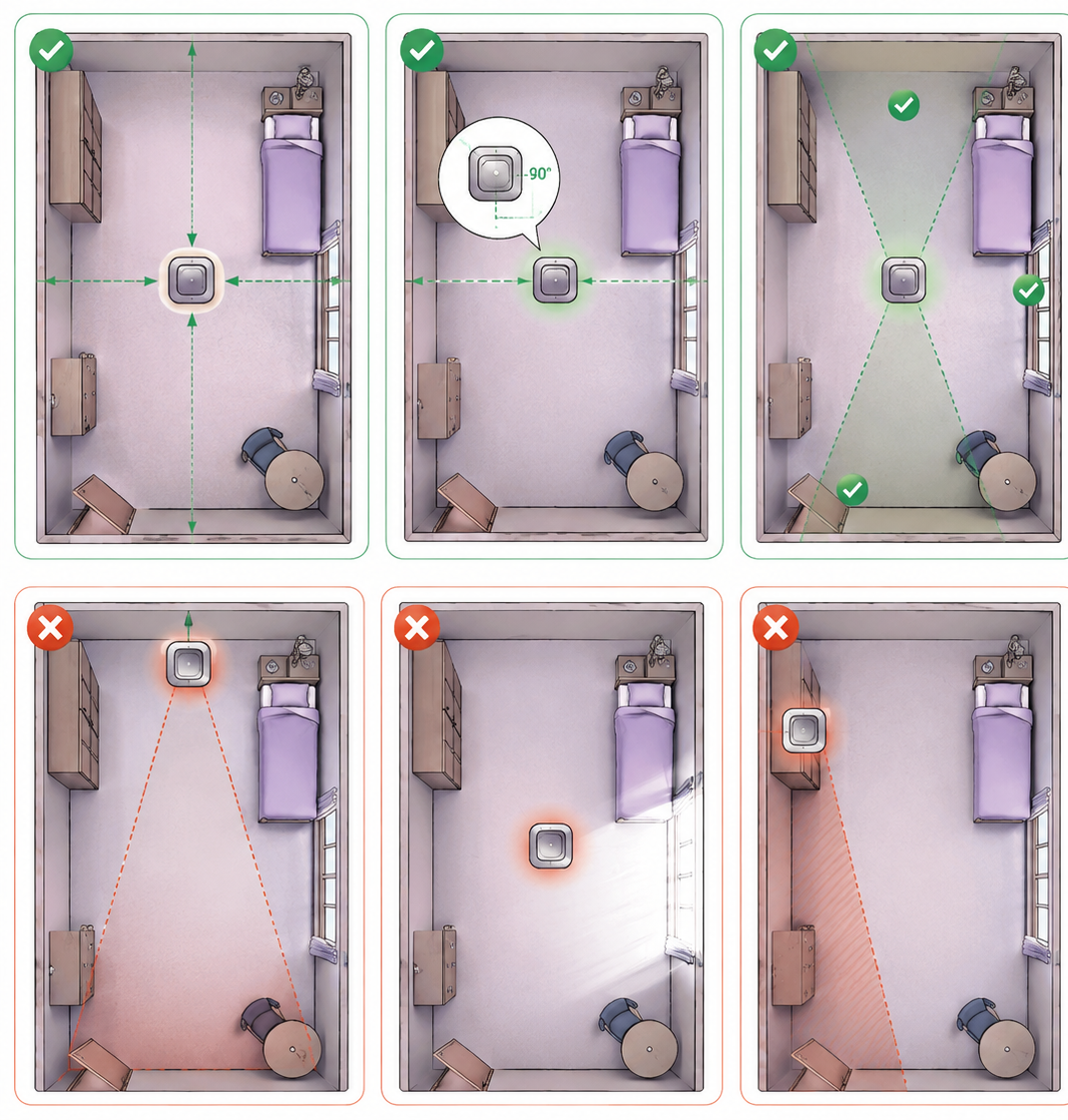

• Raumtyp B: Rechteckig

  • In rechteckigen Räumen ohne Nischen ist die Positionierung meist unkritisch, solange zwei Grundregeln eingehalten werden: zentrale Deckenmontage und korrekte Ausrichtung zur längeren Wandseite.
  • Empfohlene Positionierung
    • ✓ Sensor mittig an der Decke montieren, sodass der Abstand zu allen vier Wänden möglichst ausgeglichen ist.
    • ✓ Die längere Raumseite im rechten Winkel (90°) zum Livy-Logo auf der Sensorrückseite ausrichten – das maximiert die nutzbare Bildfläche in die Tiefe des Raums.
    • ✓ Bett, Tür und der von der Bewohnerin/dem Bewohner meist genutzte Bereich müssen alle im Bild liegen, auch wenn dafür der Sensor leicht aus der geometrischen Mitte verschoben wird.
    • ✓ Maximale Deckenhöhe von 4 m und maximal 5 m Kabelweg zur nächsten Steckdose einhalten.
  • Häufige Fehler (aus Praxisbeispielen)
    • ✗ Sensor wurde zu nah an einer Schmalseite montiert – dadurch wirkt die gegenüberliegende Seite gestaucht und wichtige Bereiche (z. B. Fenster, zweites Bett) fallen an den Bildrand.
    • ✗ Sensor hängt direkt gegenüber einem großen Fenster; Gegenlicht überstrahlt das Bild und macht es unbrauchbar.
  • 🛏️ Umgang mit Möbeln

    • Hohe Schränke oder Regale sollten nicht direkt unter dem Sensor stehen, da deren Oberkante den Blick auf die Raummitte blockiert und einen keilförmigen toten Winkel erzeugt (siehe Negativbeispiele 8–14). Der Sensor sollte immer mit Abstand über freier Fläche hängen, nicht über einem Schrankelement.

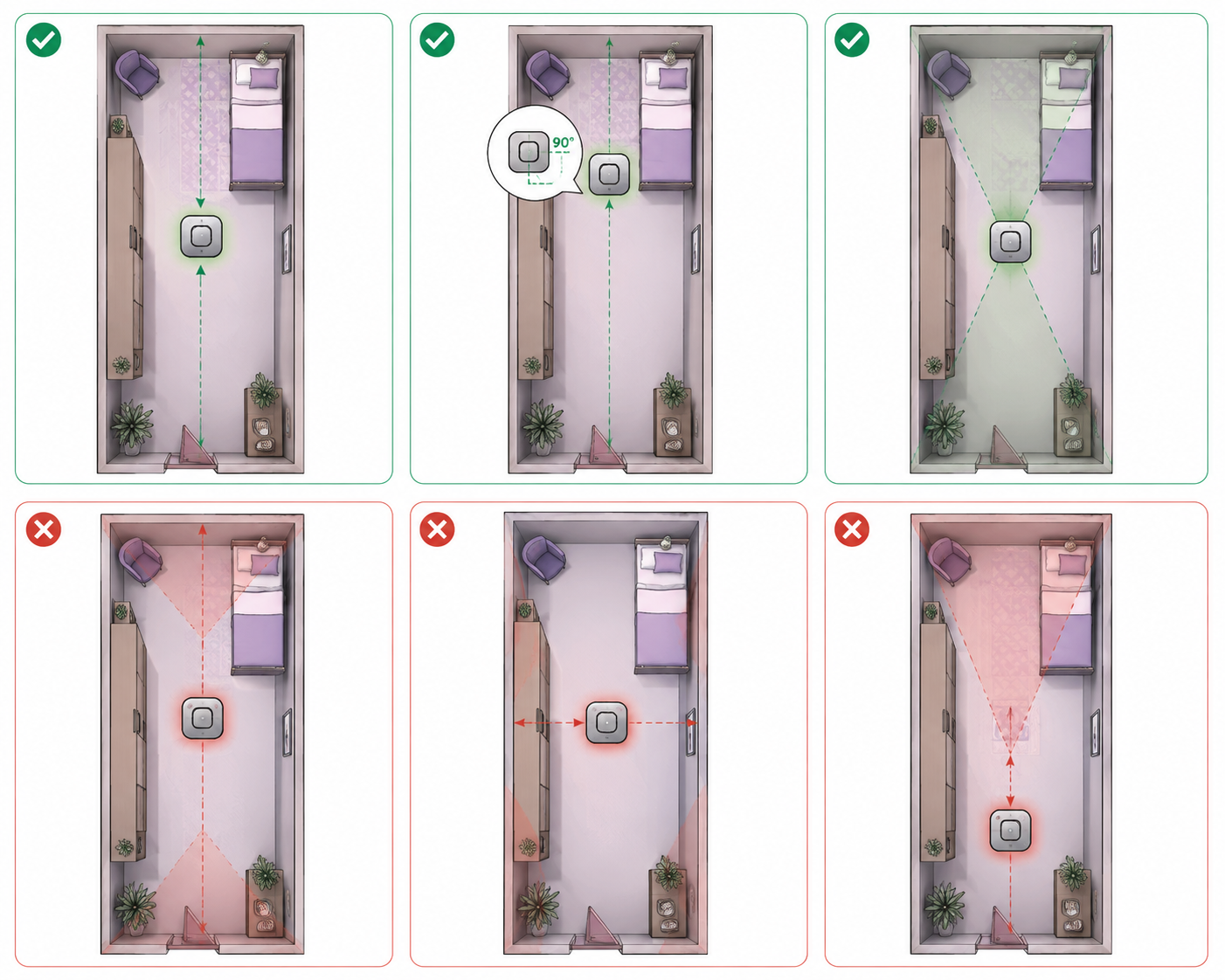

• Raumtyp C: Länglich (schmal/eng)

  • Bei stark länglichen Räumen (z. B. schmale Zimmer mit vorgelagertem Flur- oder Ankleidebereich) reicht eine zentrale Position oft nicht aus, um beide Enden des Raums gleichermaßen zu erfassen.
  • Empfohlene Positionierung
    • ✓ Position nicht rechnerisch mittig wählen, sondern in Richtung des Raumendes verschieben, in dem sich Bett und Hauptaufenthaltsbereich befinden – der kürzere, meist ungenutzte Bereich (z. B. Ankleide, Flurvorbereich) darf dafür stärker gestaucht im Bild erscheinen.
    • ✓ Bei besonders großer Längenausdehnung (deutlich über 40 qm Grundfläche oder sehr schmalem Zuschnitt) die maximale Raumgröße von 40 qm laut Herstellervorgabe prüfen und ggf. zwei Sensoren statt einem einplanen.

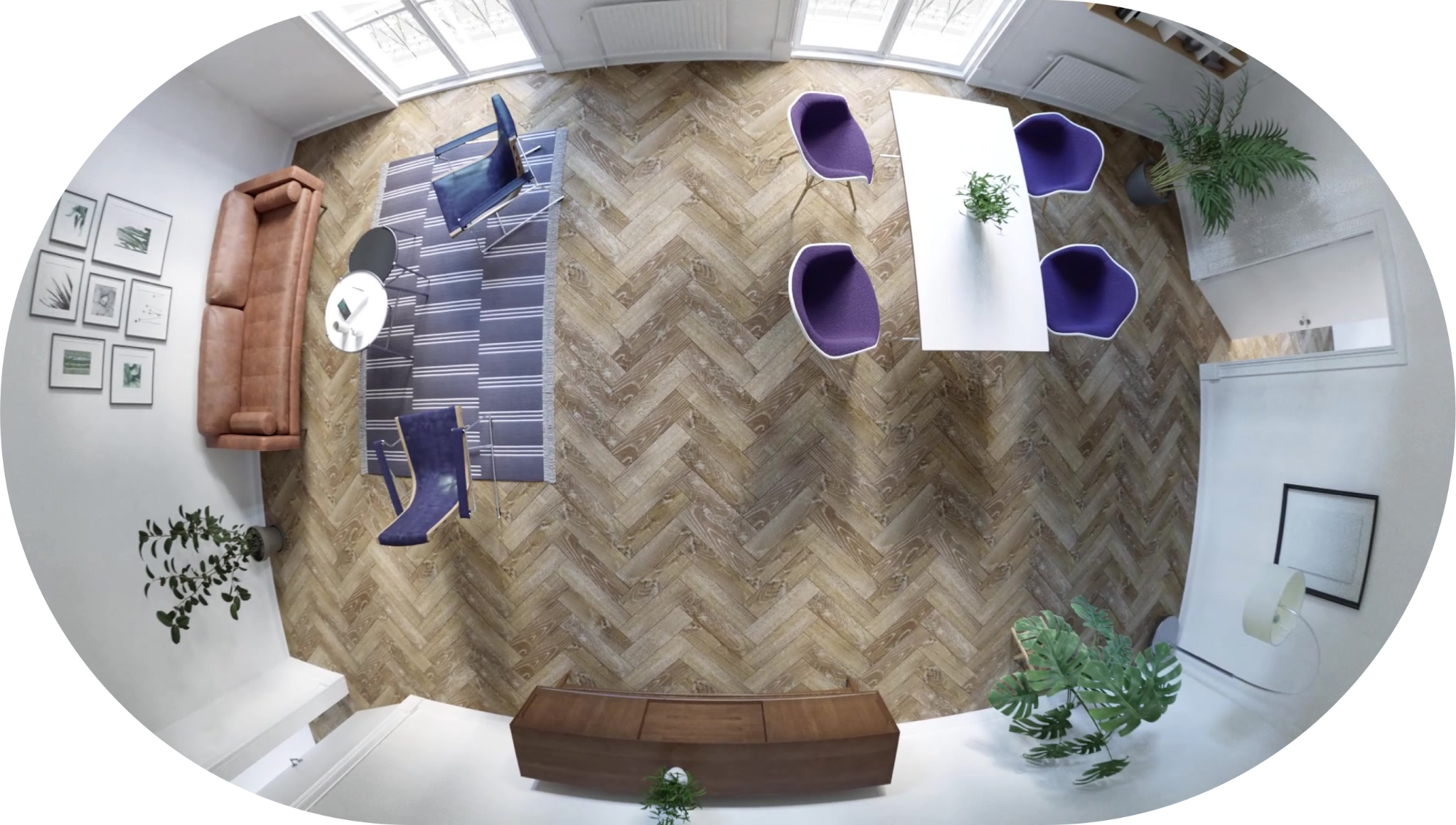

    • ✓ Längsachse des Raums exakt entlang der 90°-Ausrichtung zum Logo legen, damit die Bildverzerrung durch das Fischaugenobjektiv gleichmäßig auf beide Raumhälften verteilt wird.
  • Häufige Fehler (aus Praxisbeispielen)
    • ✗ Sensor in der geometrischen Mitte montiert, wodurch das ferne Ende mit dem Bett nur noch klein und stark verzerrt am Bildrand erscheint.
    • ✗ Blickachse quer statt entlang der langen Raumachse ausgerichtet – dadurch wird der Raum an den Enden abgeschnitten statt in die Länge gezogen.

  • 🛏️ Umgang mit Möbeln

    • In länglichen Räumen stehen Möbel häufig in einer durchgehenden Reihe an einer Längsseite (Schrankwand). Der Sensor sollte auf der gegenüberliegenden, freien Seite der Längsachse positioniert werden, sodass die Schrankfront seitlich im Bild erscheint statt den direkten Blick nach unten zu versperren.



• Raumtyp D: Nische

  • Räume mit einer Nische, einem Vorsprung oder einem abgesetzten L-förmigen Bereich sind die anspruchsvollste Kategorie: Hier entscheidet die Position, ob beide Teilbereiche erfasst werden oder ob "tote Winkel" durch die vorspringende Wand entstehen.
  • Empfohlene Positionierung
    • ✓ Sensor möglichst nah an der Innenecke des Hauptbereichs montieren – nicht in der Nische selbst und nicht am gegenüberliegenden Ende des Hauptraums.
    • ✓ Vor der Montage prüfen, ob von der geplanten Position aus sowohl der Hauptbereich (meist mit Bett) als auch die Nische (oft mit Sofa, Sessel oder Ankleide) frei einsehbar sind, ohne dass die vorspringende Wandkante die Sicht blockiert.
    • ✓ Bei sehr tiefen Nischen ggf. leicht in die Nische hinein versetzen, sodass der Erfassungswinkel beide Bereiche symmetrischer abdeckt.
  • Häufige Fehler (aus Praxisbeispielen)
    • ✗ Sensor wurde direkt in der Nische bzw. zu nah an einem Schrank/einer Kleiderstange montiert – das Bild zeigt dann nur Schrankinneres oder Kommodenoberfläche aus nächster Nähe statt des Raums.
    • ✗ Sensor am falschen Ende des Hauptbereichs platziert, sodass die vorspringende Wand einen keilförmigen toten Winkel über dem Bett erzeugt
  • 🛏️ Umgang mit Möbeln
    • Gerade in Ecknischen stehen oft hohe Elemente (Kleiderschrank, Vitrine, Kommode) direkt unter der Decke. Diese blockieren den Erfassungswinkel besonders stark, weil sie zusätzlich zur Wandecke einen zweiten Störfaktor darstellen. Faustregel: Abstand zwischen Sensor und der nächsten Schrankoberkante sollte mindestens 40–50 cm betragen, damit noch genug Sichtwinkel in die Nische bleibt.

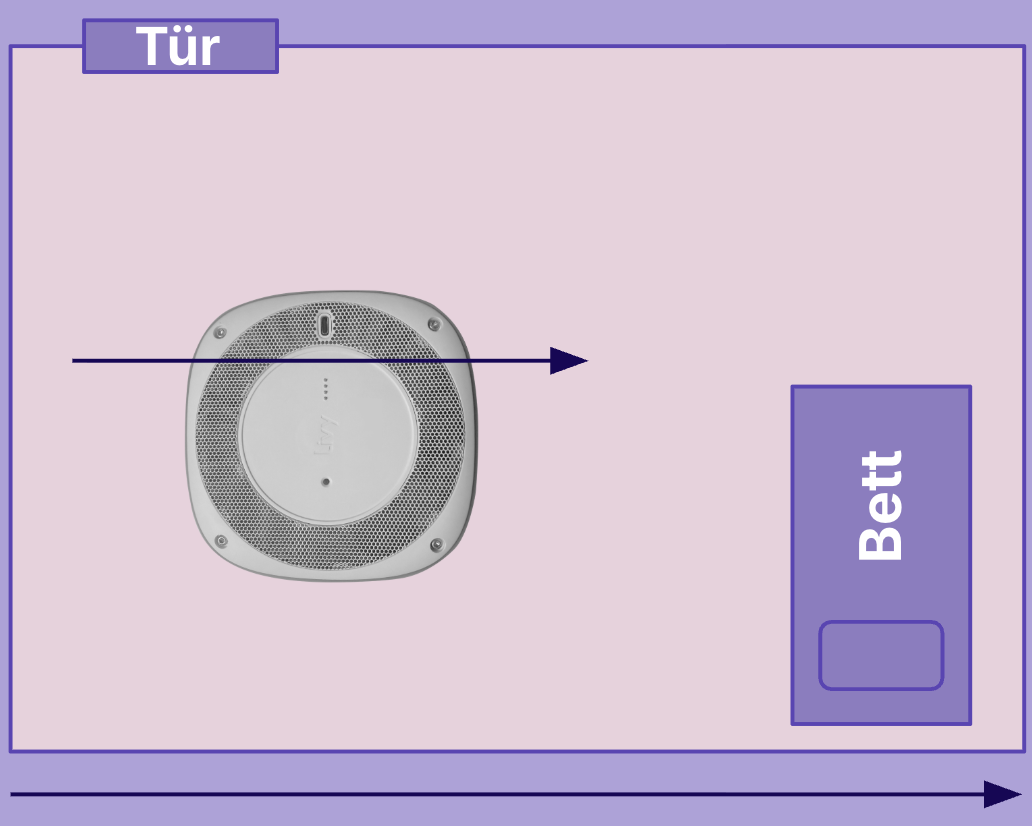

2. Optimale Ausrichtung

• Richten Sie die längere Seite des Raumes im rechten Winkel (90°) zum Livy-Logo auf der Rückseite des Sensors aus.

• Achten Sie darauf, dass der Sensor in dieser Position bleibt, um die bestmögliche Erfassung zu gewährleisten.

• Beispiel: ürr Tür

Bett

3. Montage mit Schrauben (empfohlen)

a) Deckenmontageplatte befestigen

• Befestigen Sie die mitgelieferte Wandhalterung mit Dübeln und Schrauben an der gewünschten Stelle.

• Entfernen Sie dafür die Magnethalterung durch eine Drehbewegung.

b) Halterung anbringen

• Drehen Sie die Magnethalterung wieder auf die Wandbefestigung.

 Hinweis: Diese Montageart wird empfohlen, da sie einen langfristigen und sicheren Halt garantiert.

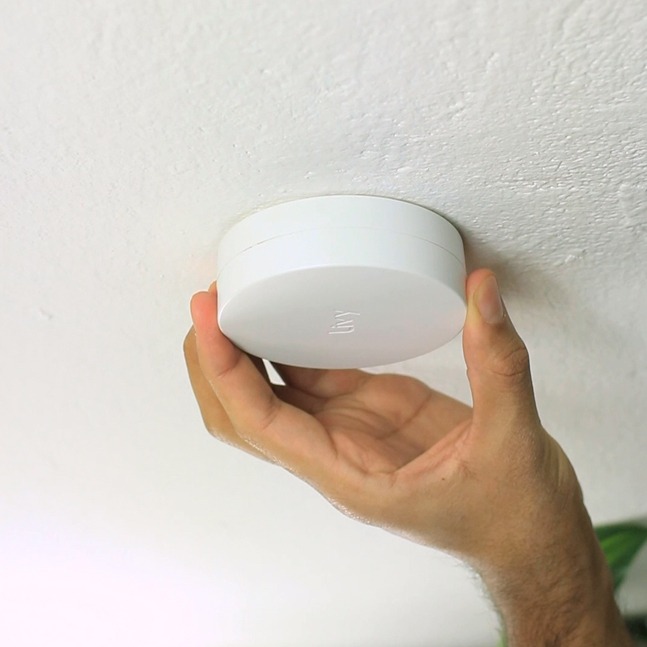

c) Livy Care andocken

• Schließen Sie das USB-Kabel an den USB-C-Anschluss auf der Rückseite der Station an.

• Setzen Sie anschließend die Station mit der Rückseite auf die Deckenhalterung.

4. Alternative Montage mit Klebepad

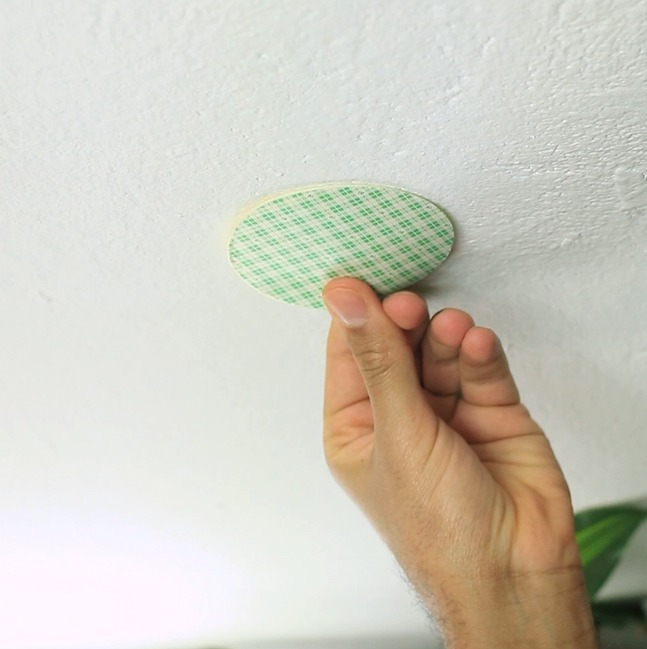

a) Klebepad anbringen

• Reinigen Sie die Oberfläche gründlich vor dem Anbringen.

• Kleben Sie das mitgelieferte Pad an die gewünschte Position an der Decke.

• Hinweis zur Steckdosen-Installation: Die Entfernung von der nächsten Steckdose sollte bei Netzteil und Aufputzkabel maximal 5 Meter betragen.

b) Halterung befestigen

•

  Drücken Sie die Magnethalterung fest auf das Klebepad.

• Warten Sie einige Minuten, bis der Kleber vollständig ausgehärtet ist.

c) Livy Care andocken (s.o.)

Ihr Livy Care Sensor ist nun montiert und betriebsbereit.
