Installation mit Livy-Stromstoßschalterplatte zu USB-C (Wechselstrom)

Diese Anleitung beschreibt die sichere Installation der Livy Care Sensorstation über die Lampe bei Wechselstrom. Die separate Livy-Platte dient als Stromstoßschalter der dauerhaften Stromversorgung der Livy Care Sensorstation über USB-C. Diese wird separat von der Montageplatte an der Decke montiert und über ein kurzes USB-C-Kabel, das durch die Abzweigdose geführt wird, mit der Sensorstation verbunden.

Sie benötigen:

• Livy Care Sensorstation (inkl. Deckenhalterung und Schrauben/Dübel)
• Livy-Stromstoßschalter-Platte mit integriertem USB-C-Kabel (im Lieferumfang enthalten)
• Wipptaster-Einsatz Aus- und Wechselschaltung, z.B. Busch-Jaeger 2020 U-206 (nicht im Lieferumfang enthalten)
• Bohrmaschine, Schraubendreher, Wasserwaage, Leiter

Sicherheits- und Vorbereitungshinweise:

1. Stromkreis abschalten: Vor Beginn der Arbeiten den entsprechenden Sicherungsautomaten ausschalten und Spannungsfreiheit mit einem zweipoligen Spannungsprüfer prüfen.
2. Montageort prüfen: Sicherstellen, dass ausreichend Platz für Lademodul vorhanden ist, keine beweglichen Teile oder Sensorabdeckungen blockiert werden und das USB-C-Kabel spannungsfrei zur Sensorstation geführt werden kann.

Installationsanleitung zur Stromversorgung

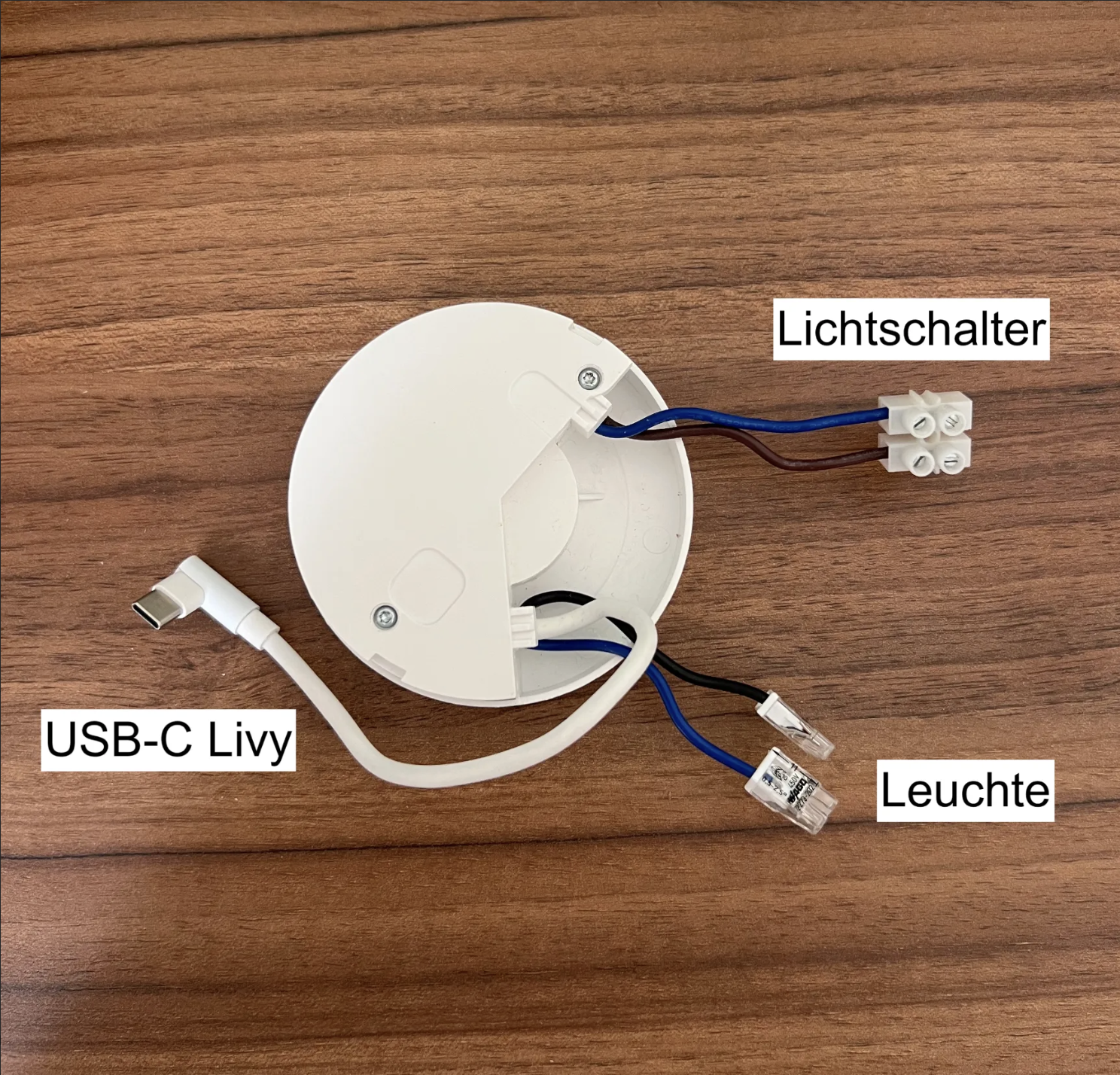

1. Schritt: Stromstoßschalter-Platte an der Decke montieren

   Mit Braun (L) und Blau (N) wird die Platte an die Stromversorgung des Lichtschalters angeschlossen. Schwarz (L) und Blau (N) sind der Ausgang zur Lampe (versorgt die Deckenleuchte mit Strom).

2. Schritt: Leuchte verbinden

   Verbinden sie nun Schwarz (L) und Blau (N) der Stromstoßschalter-Platte mit den entsprechenden Anschlüssen (L+N) der Lampe.

3. Schritt: Wipptaster einbauen



• Wippe und Rahmen entfernen, Schalter behutsam aus der Wanddose ziehen und Adern identifizieren: L (Phase) – meist braun oder schwarz, N (Neutral) - meist blau.
• Es gibt L+N der Hauptversorgung und L+N als Versorgung der Lampe, die über den Schalter miteinander verbunden sind.
• Braunes Kabel (Phase Hauptversorgung) → an L (oben links) anschließen
• Braunes Kabel (Phase Decke) → an Öffnerkontakt anschließen

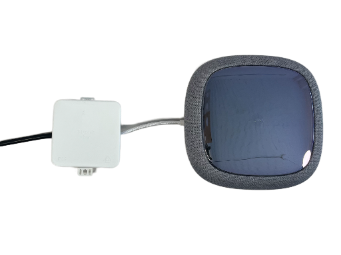

4. Schritt: Sensorstation in unmittelbarer Nähe montieren und anschließen

Verbinden sie anschließend das USB-C Kabel der Stromstoßschalter-Platte mit der Sensorstation und platzieren diese auf die separate Montageplatte (nicht die Platte, aus welcher die Kabel führen)

5. Schritt: Installationsanleitung der Livy Sensor Montageplatte

Siehe: Allgemeine Informationen zur Livy Care Montage
