Installation mit 230 V-Adapter zu USB-C (Dauerstrom)

Diese Anleitung beschreibt die sichere Installation der Livy Care Sensorstation, wenn die Stromversorgung über einen fest verbauten 230 V-Anschluss mit Keystone-USB-Modul erfolgt.

Modell: Keystone Module with USB Type-A and USB Type-C™ Charging Port PD 20 W

1. Benötigtes Material

• Livy Care Sensorstation (inkl. Deckenhalterung und Schrauben/Dübel)

• Keystone Module with USB Type-A and USB Type-C™ Charging Port PD 20 W (fachgerecht installiert)

• USB-C-Kabel (mind. 1,5 m, im Lieferumfang enthalten oder kompatibel)

• Bohrmaschine, Schraubendreher, Wasserwaage

• Kabelkanal für saubere Kabelführung

2. Sicherheits­hinweise

• Die Montage des Keystone-Moduls an 230 V darf nur durch eine Elektrofachkraft erfolgen.

• Vor Arbeiten am Stromnetz: Sicherung abschalten und Spannungsfreiheit prüfen.

• Prüfen, dass der Adapter korrekt in eine Unterputzdose eingebaut ist und 20 W PD-Leistung am USB-C-Port anliegt.

3. Installationsanleitung zur Stromversorgung

1. Schritt: Abzweigdose (optional) an der Decke montieren

   1. Abzweigdose an der vorgesehenen Position an der Decke anhalten.
   2. Bohrlöcher markieren, bohren und Dübel einsetzen.
   3. Abzweigdose mit geeigneten Schrauben fest an der Decke verschrauben.

   4. Einführung für Netzleitung und USB-C-Kabel vorbereiten.



2. Schritt: Netzanschluss des Lademoduls herstellen

   1. Zuleitung (230 V AC) in die Abzweigdose einführen.
   2. Leiter abisolieren:
      • L (Phase)
      • N (Neutralleiter)
      • PE (Schutzleiter, falls vorgesehen)
   3. Netzanschluss gemäß Herstellerangaben am Keystone Lademodul anschließen:
      • Klemmen fest anziehen
      • korrekten Sitz der Leiter prüfen

   4. Kabel ordentlich in der Dose verlegen (keine Quetschungen).



3. Schritt: USB-C-Kabel verlegen

   1. Kurzes USB-C-Kabel durch die vorgesehene Öffnung der Abzweigdose führen. Gegebenenfalls muss ein Loch durch das Gummi eingeschnitten werden.
   2. Falls vorhanden: Zugentlastung oder Gummitülle verwenden

   3. Kabel so verlegen, dass keine Zugspannung entsteht

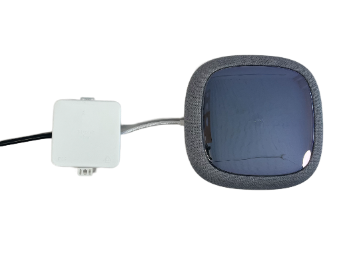

4. Schritt: Abzweigdose verschließen

   1. Achten Sie darauf, dass das Kabel nicht geknickt oder gequetscht wird und  die Sensorstation später problemlos angeschlossen werden kann

   2. Verschließen Sie die Abzweigdose



5. Schritt: Montageplatte installieren:

   1. Siehe: Allgemeine Informationen zur Livy Care Montage



6. Strom einschalten

   • Sicherung wieder einschalten.

   • Überprüfen, dass die LED-Boot-Animation startet (grün abschließendes Blinken = erfolgreich gebootet).



5. Funktions­test

• Prüfen, ob die Station in der Livy Care App erscheint und als online angezeigt wird.

• Führen Sie ggf. einen Health Check durch (kurzer Knopfdruck → kurzes grünes Aufleuchten).

Hinweis: Im Anhang finden Sie die offizielle Anleitung des Herstellers zum Download.
Wenn nach der Installation kein grünes Abschlusssignal erscheint, prüfen Sie zunächst die Spannungsversorgung des Keystone-Moduls und die USB-C-Verbindung und kontaktieren Sie den Support unter support@livy-care.com
